Esta monografía ofrece la documentación necesaria para la realización del Commerce de Marseille, construido en Toulon con los planos del ingeniero JN Sané, Este genio de la arquitectura naval es, con Borda, el creador de los planos tipo de las fragatas y de los barcos de 74, 80 y 118 cañones.

En stock

Autor : Gérard DELACROIX Traducción Adrian Sorolla

160,00 €

Disponible con el folleto en papel de 112 páginas enen español

Los navíos de tres cubiertas de finales del siglo XVIII siempre han fascinado a los amantes de la marina de vela clásica. Estas formidables construcciones maniobradas por un millar de hombres portando de 112 a 132 cañones, que se superponen en cuatro o cinco niveles. La realización de estas construcciones llama criterios constantes de desmesura. Verdaderas fortalezas flotantes los navíos de tres cubiertas de esta época están entre los barcos de madera mas grandes jamás construidos.

Esta monografía ofrece la documentación necesaria para la realización del Commerce de Marseille, construido en Toulon con los planos del ingeniero JN Sané, Este genio de la arquitectura naval es, con Borda, el creador de los planos tipo de las fragatas y de los barcos de 74, 80 y 118 cañones. Las naves resultantes de estos planos armaran en gran número a la Marina Francesa y durante bastantes años.

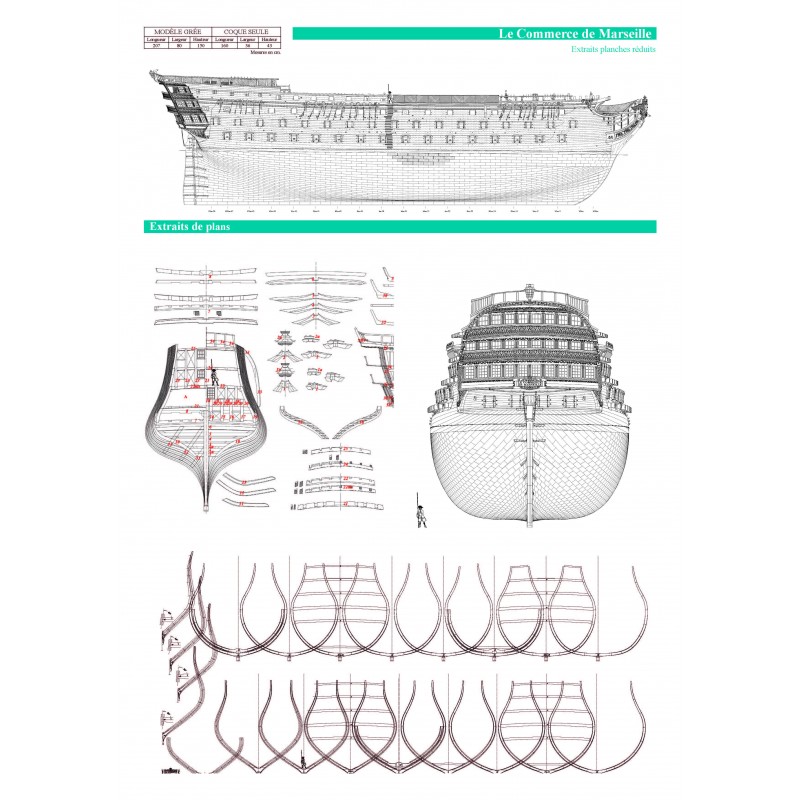

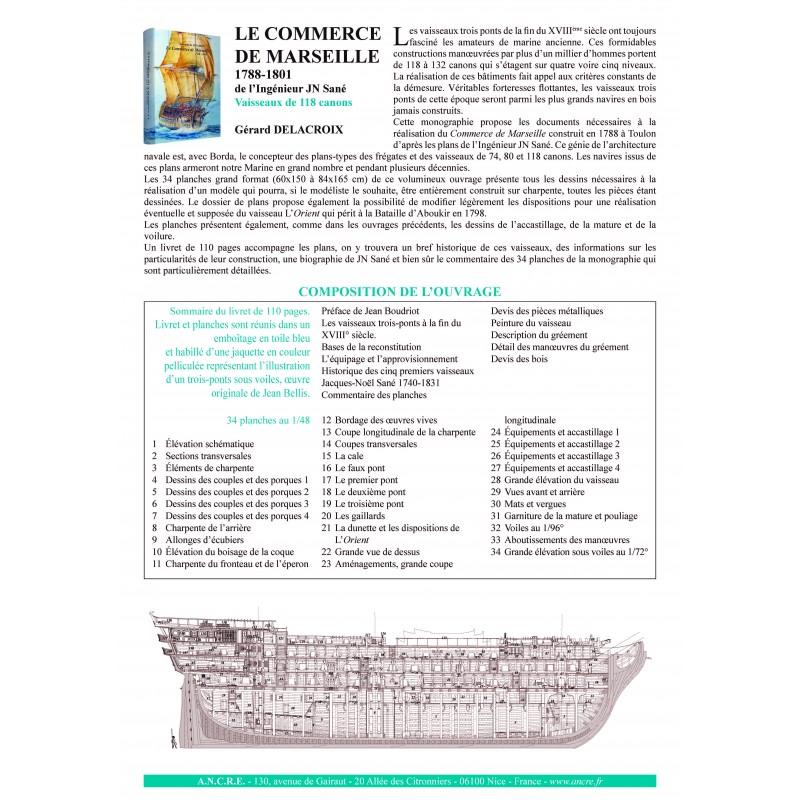

Los treinta y cuatro planos de gran formato (90 x 170cm) es esta voluminosa monografía, incluye todos los diseños necesarios para la realización de una maqueta que podrá, s en modelista lo desea, ser enteramente construido en enramada, todas las piezas están dibujadas. El dosier de planos permite igualmente la posibilidad de modificar la distribución para la realización eventual y supuesta de navío L'Orient que participo en la batalla de Aboukir en 1798.

Los planos incluyen igualmente, como en las monografías precedentes, los dibujos de equipamientos, de la arboladura y el velamen.

Libro y los planos están reunidos en una caja 24 x 34 x 9 cm con encuadernación en tela azul y con una sobrecubierta en color representando un tres-puentes sobre las velas, obra original de Jean Bellis

Sumario de la obra, 110 páginas que acompaña a los planos, con una breve historia de estos barcos, informaciones sobre las particularidades de su construcción, una biografía de JN Sané y como no, el comentario de los 34 planos de la monografía que están particularmente detallados.

Libro y los planos están reunidos en una caja 24 x 34 x 9 cm con encuadernación en tela azul y con una sobrecubierta en color representando un tres-puentes sobre las velas, obra original de Jean Bellis



 Sumario de la obra:

 Prologo de Jean Boudriot

Los buques de tres-puentes y su construcción al final del siglo XVIII.

Bases de la reconstrucción de los planos del  Commerce de Marseille

Tripulación y aprovisionamiento de un buque de tres-puentes en 1788

Historia de los cinco primeros buques de 118 cañones de JN Sané

Jacques-Noël Sané 1740-1831 Inspector General de Ingeniería Naval

Comentarios de los planos

Escantillado de piezas metálicas

Pintura del barco

Descripción de la Jarcia

Detalle de las maniobras de la jarcia

Escantillado de maderas



Échelles

48/72

Longueur

Largeur

Hauteur

Coque

  160/106

 36/24

 43/29

Modèle gréé

 207/138

 80/53

 150/100

Lista de los  34 planos a 1/48

1- Plano esquemático del casco, líneas y secciones

2- Secciones transversales

3- Elementos de estructura

4- Diseños de cuadernas y sobreplanes 1

5- Diseños de cuadernas y sobreplanes 2

6- Diseños de cuadernas y sobreplanes 3

7- Diseños de cuadernas y sobreplanes 4

8- Carpintería de popa

9- Ligazones de escoben

10- Elevación del maderamen del casco

11- Estructura del propao y del tajamar

12- Forro de la obra viva

13- Corte longitudinal de la estructura

14- Cortes transversales

15- La bodega

16- El sollado

17- La primera cubierta

18- La segunda cubierta

19- La tercera cubierta

20- El castillo de proa y el alcazar

21-La toldilla y los procedimientos de L'Orient

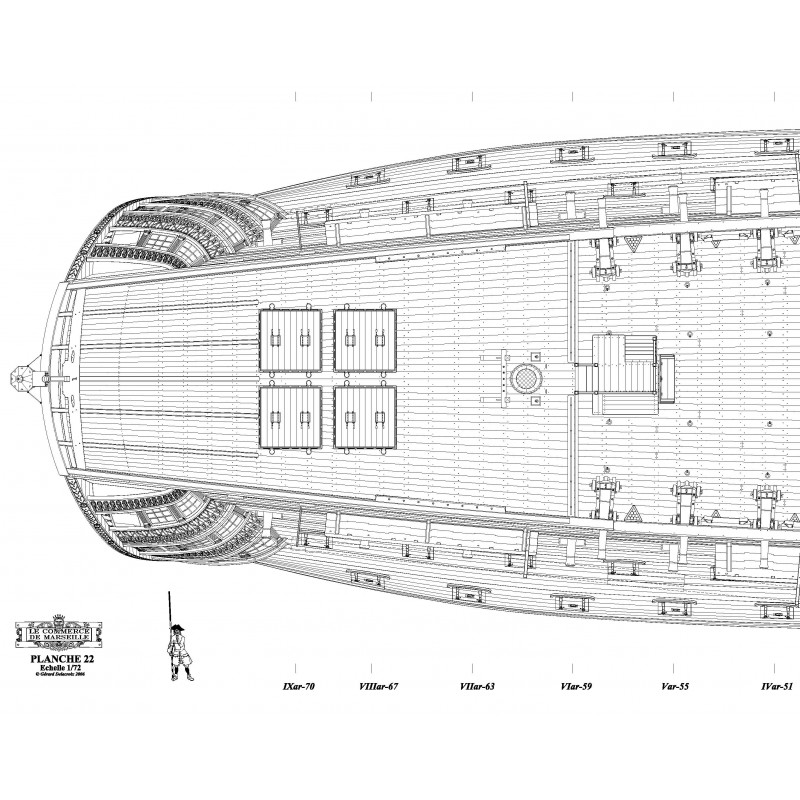

22-Vista desde arriba
